TWIN-CAT-2

Функционал

  • Ваш выбор фиксаторов сердечников
  • Работает с этикетками шириной до 270 мм
  • Диаметр рулона до 220 мм
  • Скорость до 125 см/сек

Описание

Twin-CAT-2 – это быстрый и простой способ подачи рулонов этикеток требуемым вам образом.

Благодаря двум двигателям и подобранными вами фиксаторами сердечников вы получаете максимальную гибкость при настройке требуемой операции. Оба шпинделя могут вращаться в обе стороны, при этом ими можно управлять независимо друг от друга (в плане направления и крутящего момента).

Множество различных применений
  • От внутренней размотки к внешней
  • Обратный порядок нумерованных этикеток
  • Перемотка этикеток на сердечник другого диаметра
  • Намотка малых рулонов этикеток из больших
  • Снятие матрицы с вырубленных этикеток на своем принтере
  • Перемотка определенного количества этикеток согласно параметрам проверки и предустановленных счетчиков.



P/N: LMR016 – БАЗОВОЕ УСТРОЙСТВО (без фиксатора сердечника)

Для подбора фиксатора сердечника воспользуйтесь списком ниже. (Смешать или Сочетать)

LMX460 1-ДЮЙМОВЫЙ ФИКСАТОР СЕРДЕЧНИКА стандартный вал 25,4 мм и фланцы 155 мм ширины 2 фланца
LMX461 СТАНДАРТНЫЙ ФИКСАТОР СЕРДЕЧНИКА Стандартный вал с направляющей и фланцами. Укажите 38, 40, 44, 70, 46 или 100 мм 155 мм шириной 2 фланца
LMX462 10-ДЮЙМОВЫЙ ФИКСАТОР СЕРДЕЧНИКА Вал с направляющими длиной 255 мм. Укажите 38, 40, 44, 70, 46 или 100 мм 255 мм шириной 2 фланца
LMX463 ACH-TWIN* Регулируемый фиксатор сердечников от 25 до 101 мм 155 мм шириной 1 фланец
LMX464 CHUCK C-76170 Вал Quick-Chuck длиной 170 мм и внутренний фланец. Укажите 38, 40, 44, 70, 76 или 100 мм 170 мм шириной 1 фланец
LMX465 CHUCK C-76220 Вал Quick-Chuck длиной 220 мм и внутренний фланец. Укажите 38, 40, 44, 70, 76 или 100 мм 220 мм шириной 1 фланец

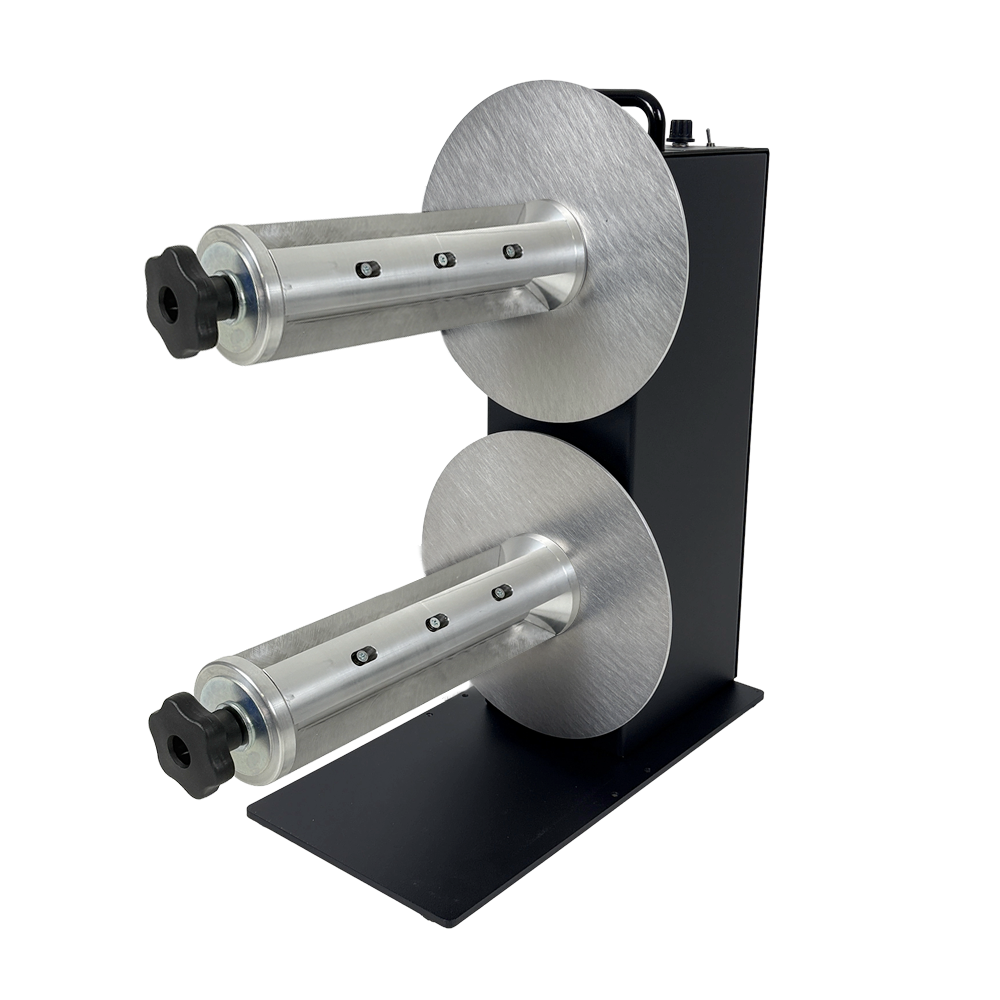

LMX466 CHUCK C-76270 Вал Quick-Chuck под сердечник диаметром 76 мм и длиной 170 мм, внутренний фланец. 270 мм шириной 1 фланец
LMX467 CHUCK C-100170 Вал Quick-Chuck под сердечник диаметром 100 мм и длиной 170 мм, внутренний фланец 170 мм шириной 1 фланец
LMX468 CHUCK C-100220 Вал Quick-Chuck под сердечник диаметром 100 мм и длиной 220 мм, внутренний фланец 220 мм шириной 1 фланец
LMX469 CHUCK C-100270 Вал Quick-Chuck под сердечник диаметром 100 мм и длиной 270 мм, внутренний фланец 270 мм шириной 1 фланец

*Фиксатор сердечников ACH-TWIN несовместим с другими типами.

Видео

TWIN-CAT-2-COUNTING STATIONS

Прикрепленные документы

TWIN-CAT-2 USER MANUAL (.)

TWIN-CAT-2 DATASHEET - EN (.)

TWIN-CAT-2-1-INCH-DRAWING (.pdf)

TWIN-CAT-2-10-INCHES-DRAWING (.pdf)

TWIN-CAT-2-ACH-DRAWING (.pdf)

TWIN-CAT-2-CHUCK-DRAWING (.pdf)

TWIN-CAT-2-STANDARD-DRAWING (.pdf)

IMAGE-TWIN-STANDARD (.)

Image-TWIN-ACH (.)

Image-TWIN-CHUCK-Counter & Inspection System (.jpg)

SCHEMA PCB TWIN (.pdf)

TWIN-CAT-2 DATASHEET - MULTI (.)
